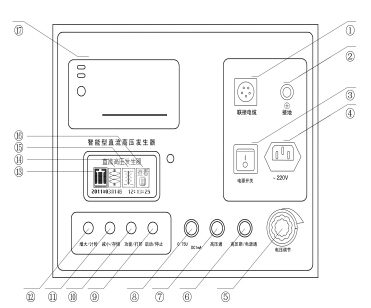

直流高壓試驗器主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄露電流試驗，本文主要介紹直流高壓試驗器面板以及如何操作。

（一）手動方式使用說明：

1.中頻輸出①和倍壓筒聯接（40KV一體機沒有）

2.接地端子②與倍壓筒接地端子及試品接地聯接為一點后再與接地網相連。

3.電源線與電源輸入插座④相聯。(40KV一體機交直流兩用）插座內自帶保險管。打開電源開關③

4.電壓調節電位器⑤為多圈電位器。順時針旋轉為升壓，反之為降壓。此電位

5.器具備電子零位保護功能，因此升壓前必須先回零。

6.按功能/打印鍵⑩將光標移到 ? 按啟動/停止鍵⑨啟動。

7.按功能/打印鍵⑩將光標移到電壓(U)或電流(I)上按啟動/停止鍵⑨選定。

8.按功能/打印鍵⑩將光標移到要修改的過壓或過流預置的數值上，按增大?或減小?鍵，修改過壓或過流預置數值，按啟動/停止鍵⑨確定。

9.按功能/打印鍵⑩將光標移到（確定）上，按啟動/停止鍵⑨啟動，高壓通⑦紅燈亮。液晶顯示T1為總時間T2為分段計時BU為過壓預置值BI為過流預置值。電壓調節電位器⑤順時針旋轉升壓。如要退出按啟動/停止鍵⑨。

10.按增大/計時?T2開始分段計時，在按增大/計時?T2停止計時。可循環多次計時。

11.按黃色帶燈按鈕⑧，為氧化鋅避雷器快速測量0.75UDC-1mA專用。

12.按功能/打印鍵⑩可以在升壓過程中任意電壓、電流數值下打印。

（二）全自動氧化鋅避雷器測試使用說明（適用于10KV-35KV）：

1.接線方式于手動方式1-3相同。

2.按功能/打印鍵⑩將光標移到?按啟動/停止鍵⑨啟動。

3.液晶顯示是、否升壓。系統默認“是”按啟動/停止鍵⑨自動測試。如要退出按功能/打印鍵⑩將光標移到“否”按啟動/停止鍵⑨退出。

4.測試結束后，按功能/打印鍵⑩可以直接打印氧化鋅避雷器測試報告。

5.測試結束后，按減小/儲存鍵?液晶顯示數字。按增大?或減小?鍵，選擇數字，按啟動/停止鍵⑨保存。

（三）全自動油浸式變壓器測試使用說明：

1.接線方式于手動方式1-3相同。

2.按功能/打印鍵⑩將光標移到?，按增大?或減小?鍵選擇變壓器電壓等級，按啟動/停止鍵⑨啟動。

3.液晶顯示是否升壓，按功能/打印鍵⑩將光標移到“是”上按啟動/停止鍵⑨自動測試。

4.測試結束后，按功能/打印鍵⑩可以直接打印油浸式變壓器測試報告。

5.測試結束后，按減小/儲存鍵?液晶顯示數字。按增大?或減小?鍵，選擇數字，按啟動/停止鍵⑨保存。

（四）查看功能的使用說明：

1.按功能/打印鍵⑩將光標移到?

2.按啟動/停止鍵⑨啟動。液晶顯示數字。（可存儲200條測試結果）。

3.按增大?或減小?鍵選擇已保存在該數子下的測試結果。

4.按啟動/停止鍵⑨顯示保存的測試結果。如該數字下沒有保存測試結果液晶顯示空白或其他圖標等。

5.按功能/打印鍵⑩可打印保存的測試結果。

6.按啟動/停止鍵⑨退出。

注意：緊急停止時按高壓通/高壓斷⑥或按啟動/停止鍵⑨斷開高壓。
